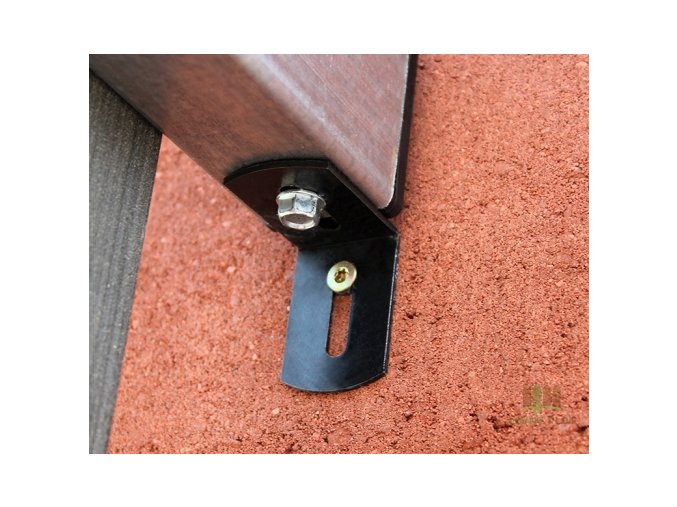

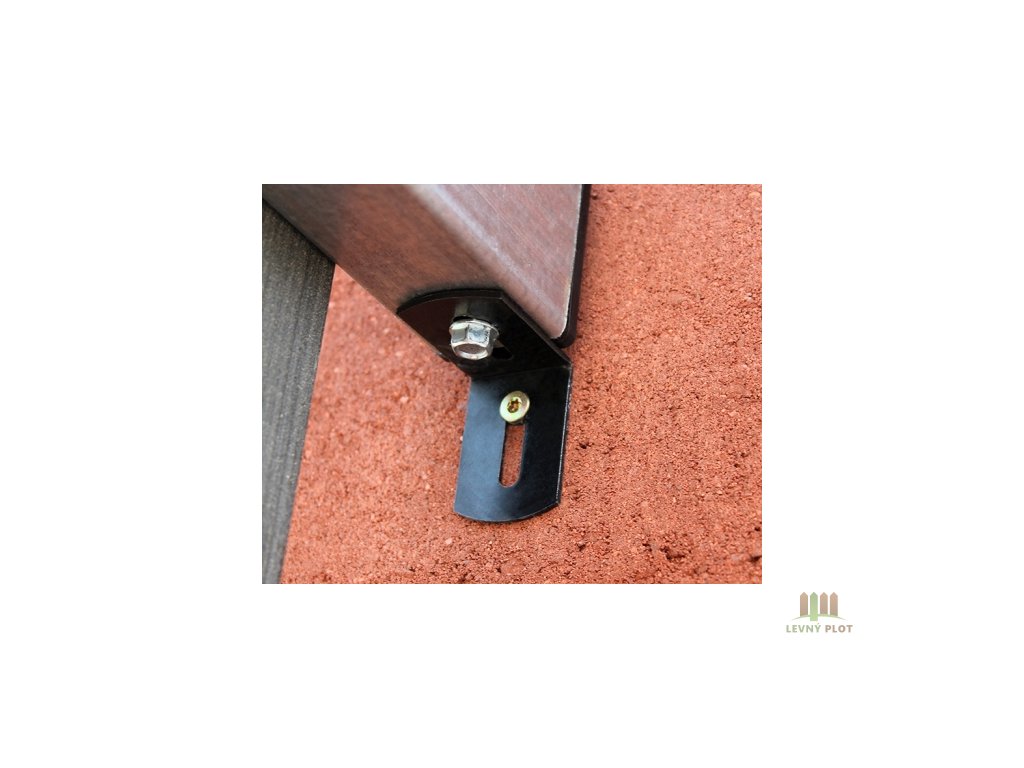

PILWOOD - příchytka L malá

doporučené minimální rozměry: zinkový profil 60 × 40 × 1,5 mm

montujte na výšku

maximální přesahy od podélných nosníků u horní a spodní strany plotovek jsou 150 mm

maximální rozestup mezi nosníky je 780 mm (pro plotovky do délky 1200 mm stačí pouze 2 podélné nosníky, pro vyšší plotovky nosníky 3)

upevnění nosníků na kovový nebo betonový sloupek pomocí malé příchytky PILWOOD „L“

k instalaci používejte nýty 4,8 × 25 mm, hl. 16 mm

otvor pro nýt předvrtejte vrtákem 5 mm v plotovce i nosníku

v případě uchycení plotovky 2 nýty, dodržte odstup od hrany plotovky nejméně 16 mm

maximální délka plotovky pro vodorovnou montáž by neměla přesáhnout délku 1500 mm, v případě takového požadavku je nutné plotovky uprostřed své délky vynést oporou

upevnění plotovek na kovový nebo betonový sloupek pomocí velké příchytky PILWOOD® „L“

k instalaci používejte vratové šrouby M6 × 20 s podložkou a matkou

otvory v plotovce pro šrouby předvrtejte vrtákem 6 mm
